復合開關雖然能夠實現過零投切，但受到其內部器件設計的限制，其不能適應負荷快速變化的場合例如電焊機，軋鋼機，橡膠密煉機等，針對這一缺點，我們設計了 FEDTD series可控硅晶閘管開關。FEDTD series可控硅晶閘管開關是一種能夠對電力并聯電容器進行快速投切的電子型功率器件模塊，其電氣結構主要由大功率反并聯晶閘管模塊、隔離電路、觸發電路、同步電路、保護電路及驅動電路組成，本開關動態響應時間≤20毫秒，響應速度極快，投切無涌流，是無功功率TSC動態補償裝置用投切電容器組的理想器件。

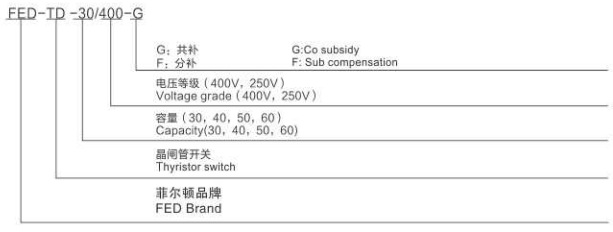

型號說明
技術參數
■ 控制輸入：DC8-18V
■ 供電電壓：Un400V50Hz/60H
■ 控制容量：三相最大60kvar，
■ 單相最大15kvar
■ 從控制輸入到主電路的
■ 爬電距離：大于6mm
■ 最大耐壓:4Un
■ 最大耐流:3n
產品亮點
■ 動態響應時間：≤20毫秒
■ 實現過零投切，投入涌流≤2倍額定電流，延長電容器使用壽命。
■ 能適應負荷快速變化的場合例如點焊機，軋鋼機，橡膠密煉機等。
■ 保護功能：缺相保護，過溫保護。
■ 控制信號輸入端采用光電隔離，更安全。
■ 分補型是A、B、C三相一體，配備各相的控制端。
■ 可頻繁投切
■ 內置冷卻風扇，自動控制風扇啟停
